地球表面的面积很大，要把它绘在平面图纸上，就必须予以缩小。缩小时，又必须使地图上的长度与相应实地的距离保持一定的比例关系，并以这种比例关系作为两者之间的量算尺度，这个尺度就叫地图比例尺。按照这一道理，就可以给地图比例尺下个定义：图上某线段的长度与相应实地水平距离之比，即地图比例尺。若列成公式表示，则为：地图比例尺=图上长度/相应实地水平距离。

地图比例尺及相关知识

来源： http://blog.sina.com.cn/s/blog_4671311d01016oix.html

在初中和高中数学教科书中，我们学过相似三角形，相似三角的边长呈等比例关系；另外也学过等比数列；这些为我们建立比例的概念，打下了基础。

我们所说的比例尺是特指地图比例尺，它的概念很简单，就是图上距离与实际距离之比，但是在测绘学科中是一个非常重要的概念，无处不在，一刻也离不开它。用公式来表示，比例尺=图上距离/实际距离=1/M，M----地图比例尺。它的实际意义，是地图制图的需要，因为地球太大，图纸太小，一张图纸的信息载负量有限，所以必须通过比例尺将地球上的空间信息缩小，然后在缩小的基础上进行取舍和概括，再用特有的地图语言将空间信息表达在地图上，以满足我们对地图的要求。因为实际的需要，地图比例尺有多种的分类，它分为数字比例尺、文字比例尺、直线比例尺和复比例尺。数字比例尺和文字比例尺比较好理解，就是用数字和文字表示的比例尺，直线比例尺和复比例尺在地图上用的比较多，为读图方便而提供的工具之一。

数字比例尺，如1：500，1：1000，1：5万等用比例的形式进行表示，也用分数的形式表示，如：1/500，1/1000，1/5万等。

文字比例尺，就是用文字注释的方式来表达，如：十万分之一，图上1厘米相当于实地100米等。

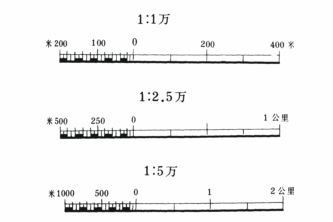

       直线比例尺，就是用图形加文字的方式进行图解，相对直观和明了。如图

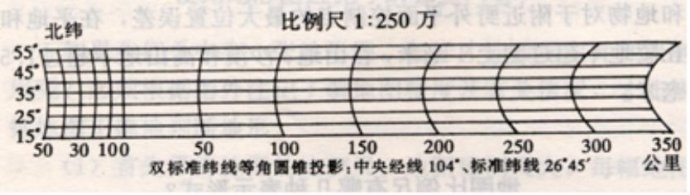

       复比例尺（亦称经纬线比例尺），一般在小比例尺地图上，往往根据不同纬度的不同变形，绘制复比例尺用于不同纬度的距离量算。如图。
